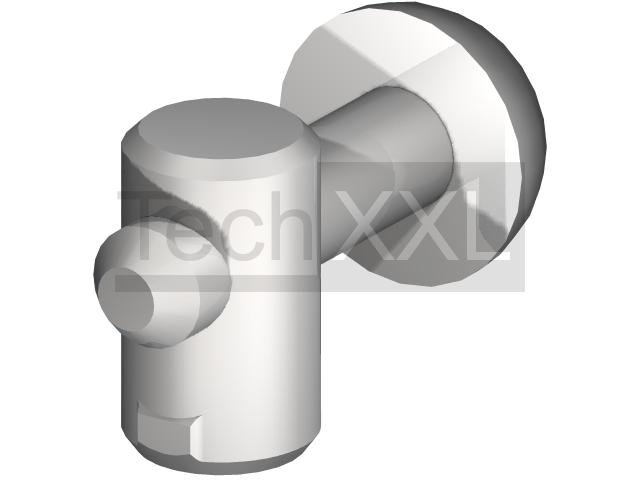

中央张紧器 8 无旋转锁

中央张紧器 8 无旋转锁 wie HS208ZSOV

中央张紧器 8 无旋转锁兼容 Bosch Paletti/Alvaris

技术数据
系列: 槽 8
Typ: I

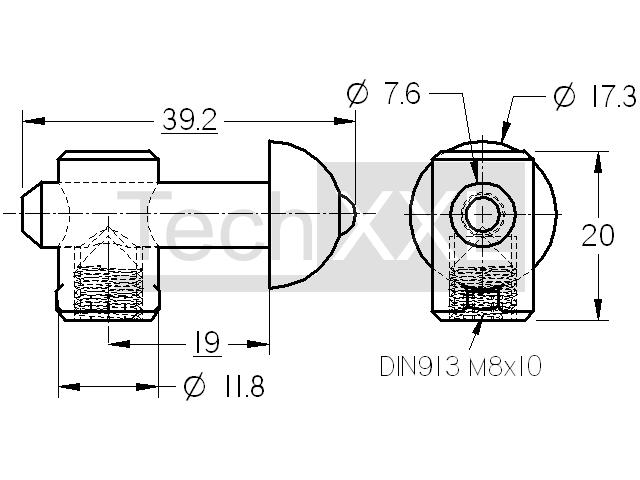

尺寸图 (mm): 35 x 17,5 x 20
材料: ST verzinkt
重量: 0,028 Kg
TIN: 100356
CAD 数据
---------------
库存

请注意
中央张紧器用于 90° 连接。在轮廓中，直径为 12 mm 的孔、距边缘 15 mm 的孔和钻到 8x30 mm。可以使用网格 40 中系列 8 的所有配置文件构建。

需要
